Inline-Beschichtungsmaschine für EKG-Elektroden

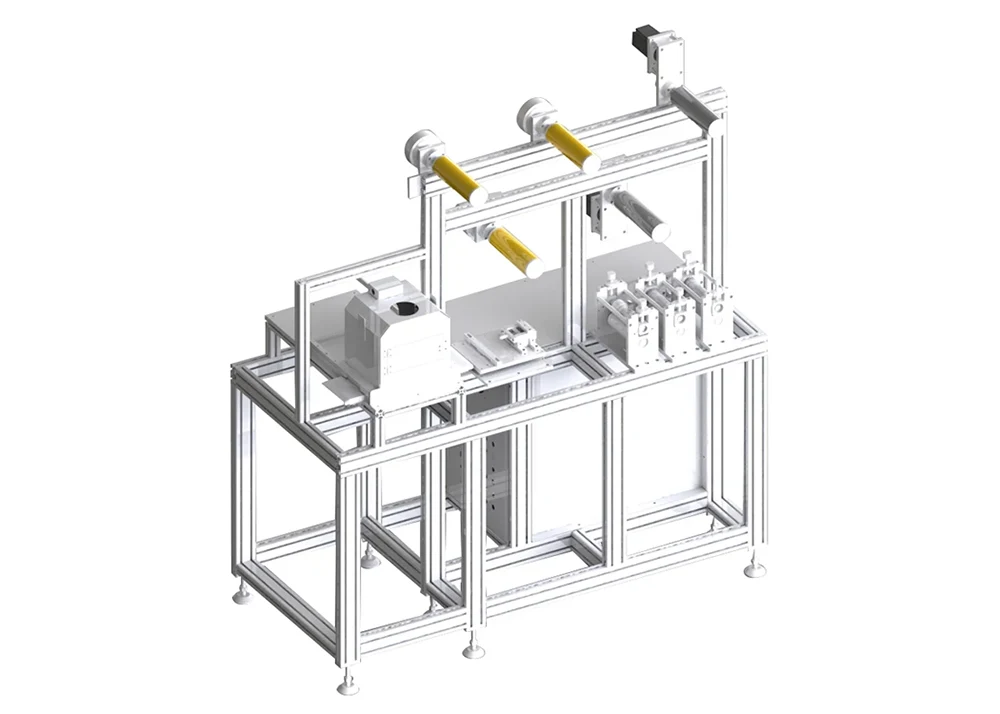

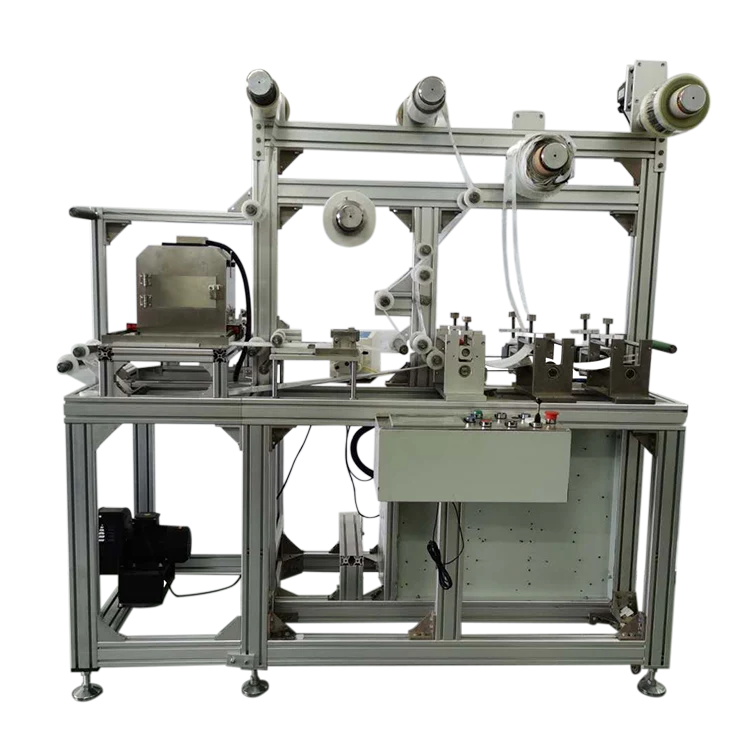

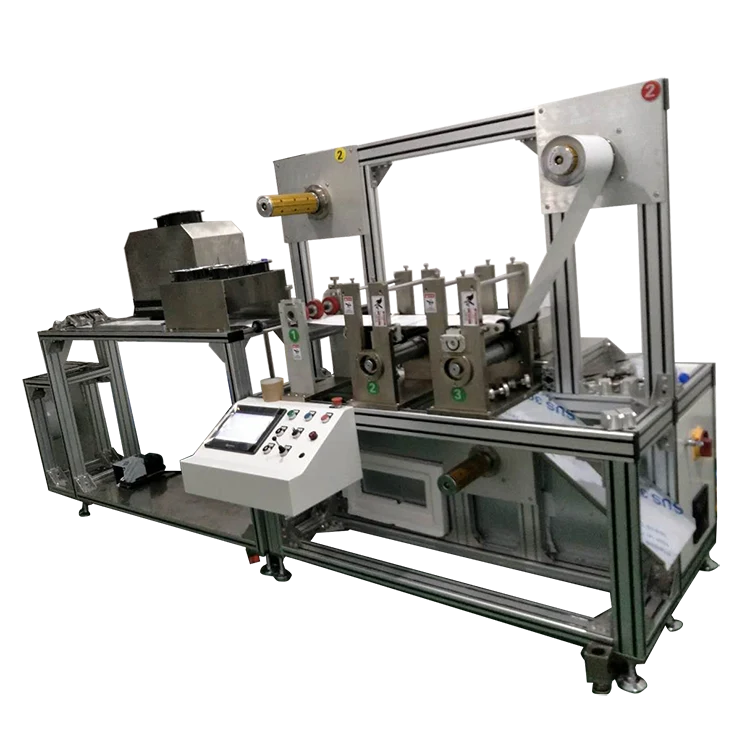

Die Ausrüstung von Junssen wird vor dem Versand strengen Tests unterzogen. Interessierte Kunden können uns gerne für ein Angebot kontaktieren! Die Inline-Beschichtungsmaschine für EKG-Elektroden ist kompakt und einfach zu bedienen. Die Ausrüstung ist mit einem Beschichtungsmechanismus ausgestattet, der die Beschichtung direkt aufträgt, aushärtet und dann die Form und das Stanzen des fertigen Produkts durchführt. Die Produktionsgeschwindigkeit der Anlage kann je nach Härtungseffekt des Hydrogels angepasst werden.

Produktionsprozess

Maschine zur Herstellung von EKG-Tab-Elektroden: Abwickeln des Grundmaterials – Leitfähiges Hydrogel – UV-Härtung – Befestigungsmontage – Formstanzen – Fertiges Produkt und Aufwickeln

1. Abwickeln des Grundmaterials

Das Abwickeln des Grundmaterials ist der erste vorbereitende Schritt des gesamten Produktionsprozesses, der darauf abzielt, das aufgewickelte Rohgrundmaterial stabil der nachfolgenden Verarbeitungslinie zuzuführen. Das Grundmaterial wird normalerweise auf einer starren aufblasbaren oder mechanischen Kernwelle vorgerollt, die auf einer einstellbaren Abwickelstation mit automatischer Spannungsregelung montiert ist. Vor dem formellen Abwickeln kalibrieren die Bediener die Position des Basismaterials mithilfe von EPC-Systemen (Edge Position Control), um Abweichungen zu korrigieren und sicherzustellen, dass das Basismaterial an einer konsistenten, genauen Mittellinie in die nachfolgenden Prozesse gelangt (optionale Konfigurationen). Das automatische Spannungskontrollsystem hält die Zugkraft auf das Grundmaterial während des gesamten Abwickelns konstant und vermeidet so Probleme wie lockere Faltenbildung oder übermäßige Dehnungsverformung, die die Genauigkeit der nachfolgenden Verarbeitung beeinträchtigen würden. Für unterschiedliche Grundmaterialtypen (z. B. flexible PET-Folie, Vliesstoff oder Schaumstoffsubstrat) werden die Abwickelgeschwindigkeit und die Spannungsparameter vorab an die Verarbeitungsgeschwindigkeit der nachgelagerten Prozesse angepasst, um eine kontinuierliche, unterbrechungsfreie Produktion zu gewährleisten.

2. UV-Härtung

Nachdem die leitfähige Beschichtung abgeschlossen ist, gelangt das nassbeschichtete Grundmaterial sofort in den UV-Härtungstunnel, um die schnelle Aushärtung und Formung abzuschließen. UV-Härtung ist eine effiziente Energiehärtungstechnologie: Unter der Bestrahlung mit hochintensivem ultraviolettem Licht mit einer bestimmten Wellenlänge (normalerweise 200–400 nm) zersetzt sich der Photoinitiator in der leitfähigen Beschichtungsformel und erzeugt freie Radikale, die die vernetzende Polymerisation von Polymerbindemitteln initiieren und die flüssige Beschichtung in zehn Sekunden oder sogar Sekunden in einen festen, fest verbundenen leitfähigen Film umwandeln. Das UV-Härtungssystem ist mit UV-Lampen mit einstellbarer Leistung und Temperaturkontrollgeräten ausgestattet, die die Bestrahlungsintensität und die Liniengeschwindigkeit je nach Beschichtungsdicke und Rezepturzusammensetzung anpassen können, um eine unvollständige Aushärtung oder eine Sprödigkeit der Überhärtung zu vermeiden. Im Vergleich zur thermischen Trocknung bietet die UV-Härtung die Vorteile einer schnellen Verarbeitungsgeschwindigkeit, eines geringen Energieverbrauchs und eines geringen Platzbedarfs. Sie verursacht keine übermäßige Verformung wärmeempfindlicher Grundmaterialien und gewährleistet gleichzeitig die Bindungskraft zwischen leitfähiger Beschichtung und Grundmaterial sowie die Stabilität der leitfähigen Netzwerkstruktur.

3. Formstanzen

Formstanzen ist ein formgebender Verarbeitungsschritt, der das montierte integrierte Halbzeug gemäß den Anforderungen des Produktdesigns in die vorgegebene geometrische Form und Größe schneidet. Bei diesem Schritt wird eine Präzisions-Flachstanzmaschine oder eine Rotationsstanzmaschine verwendet, die mit einer speziell angefertigten scharfen Stahlstanzstanze (oder einer Laserstanzausrüstung für komplexe feine Formen) kombiniert ist. Unter dem eingestellten Druck und der eingestellten Vorschubgeschwindigkeit schneidet die Matrize die Funktionsschichten und das Grundmaterial vollständig durch (oder führt je nach Bedarf einen Halbschnitt durch, wobei die Trägerschutzschicht erhalten bleibt) und entfernt das überschüssige Abfallskelettmaterial, während sie automatisch entladen wird. Durch hochpräzises Stanzen wird sichergestellt, dass der Maßfehler des Produkts innerhalb eines sehr kleinen Toleranzbereichs liegt und die Schnittkante glatt ist, ohne Grate, Delaminierung oder Gratverformung, was den Montage- und Verwendungsanforderungen des Endprodukts entspricht. Bei Produkten mit komplexen Innenstrukturen wie hohlen Positionierungslöchern und speziell geformten Konturen wird das progressive Stanzen mit mehreren Stationen verwendet, um alle Formprozesse gleichzeitig abzuschließen und so die Verarbeitungseffizienz und -genauigkeit sicherzustellen.

4. Fertiges Produkt und Wicklung

Das fertige Produkt und das Aufwickeln ist der letzte Vorgang des gesamten Produktionsprozesses für rollenbasierte Fertigprodukte. Nach dem Stanzformen werden die fertigen Produkte durch automatische Online-Inspektionssysteme geprüft, die fehlerhafte Produkte mit unqualifizierten Abmessungen, schlechter Beschichtung, fehlenden Teilen oder Gratfehlern erkennen und markieren. Qualifizierte Fertigprodukte werden dann durch eine automatische Wickelstation sauber auf eine bestimmte Verpackungskernwelle gewickelt. Ähnlich wie beim Abwickeln verfügt auch die Wickelstation über eine automatische Spannungsregelung und Vorrichtungen zur sauberen Kantenausrichtung, um sicherzustellen, dass die aufgewickelte Endproduktrolle sauber und fest ist und keine Falten oder Abweichungen aufweist, was für den anschließenden Transport, die Lagerung und die Weiterverarbeitung praktisch ist. Bei blattförmigen Fertigprodukten werden in diesem Schritt die gestanzten Fertigblätter automatisch gezählt und gestapelt und dann in die Verpackung eingegeben. Bei gewickelten Fertigprodukten wird die Rolle nach Abschluss des Aufwickelns mit Produktspezifikation, Chargennummer und Produktionsdatum etikettiert und anschließend versiegelt und zur Lagerung und Lieferung verpackt.

Grundprinzipien

Bei dieser Anlage kommt ein integrierter, kontinuierlicher Inline-Beschichtungs- und Formungsprozess zum Einsatz, wodurch das traditionelle, segmentierte Offline-Verarbeitungsmodell mit Klebstoffvorbereitung, Laminierung und Stanzen entfällt. Die gesamte Produktionslinie verwendet rollenförmiges Substrat als Träger und schließt nach einem einheitlichen Materialflusspfad nacheinander die vollautomatischen, kontinuierlichen Vorgänge des Abwickelns, der Inline-Beschichtung mit leitfähigem Klebstoff, der UV-Härtung, des hochpräzisen Stanzens und des Aufwickelns der fertigen Produkte ab; Der gesamte Prozess wird von einer SPS in Verbindung mit Regelsystemen für Bahnführung, Spannung und Dicke koordiniert und gesteuert, sodass die Umwandlung der Halbzeuge der ECG-Elektrode in Fertigwaren in einem einzigen Durchgang erfolgt. Dies gewährleistet von Anfang an eine gleichmäßige Dicke der leitfähigen Klebeschicht, präzise Positionierungsmaße und eine gleichmäßige elektrische Leitfähigkeit.

Vergleich des Inline-Klebe-EKG-Tab-Elektrodengeräts von Junssen mit herkömmlichen Offline-Geräten

FAQ

1. Wozu dient eine Inline-Beschichtungs-EKG-Elektroden-Produktionsmaschine?

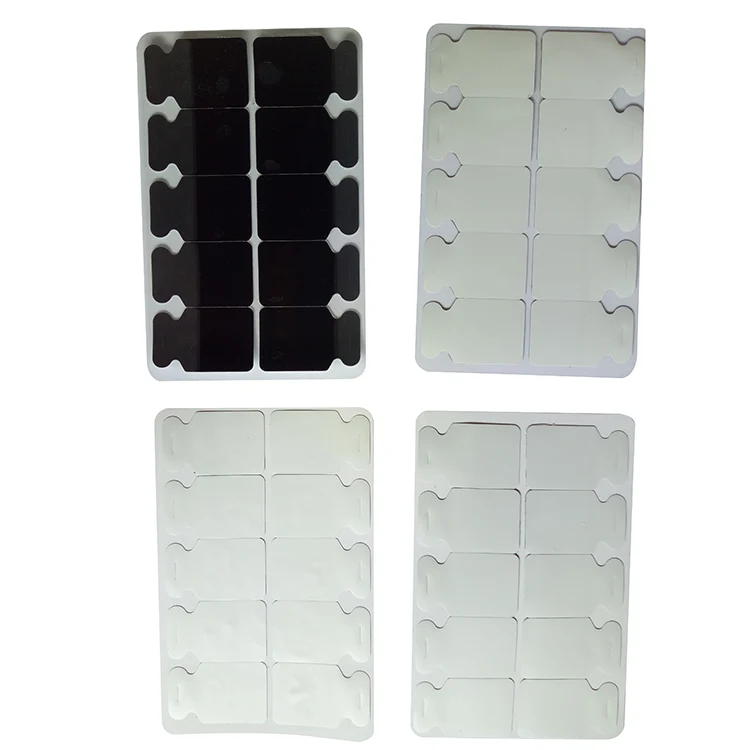

Eine Produktionsmaschine für die Inline-Beschichtung von Tab-EKG-Elektroden ist für die automatische Produktion von Tab-artigen EKG-Elektroden konzipiert. Es kombiniert kontinuierliche Materialzufuhr-, Beschichtungs-, Schneid- und Montageprozesse, um Herstellern dabei zu helfen, eine effiziente und konsistente Elektrodenproduktion zu erreichen.

2. Welche Vorteile bietet das Inline-Beschichtungsverfahren?

Der Inline-Beschichtungsprozess ermöglicht den kontinuierlichen und präzisen Auftrag leitfähiger Gel- oder Klebematerialien während der Produktion. Es trägt dazu bei, die Beschichtungskonsistenz zu verbessern, Materialverschwendung zu reduzieren und eine stabile Produktqualität aufrechtzuerhalten.

3. Welche Materialien können mit dieser Anlage verarbeitet werden?

Die Maschine kann verschiedene Materialien verarbeiten, die bei der Herstellung von EKG-Elektroden verwendet werden, darunter leitfähiges Gel, Klebeschichten, Schaumstoffsubstrate, leitfähige Folien und Laschenkomponenten. Die Materialverträglichkeit kann entsprechend den spezifischen Produktanforderungen angepasst werden.

4. Wie verbessert diese Ausrüstung die Produktionseffizienz?

Durch die Integration mehrerer Produktionsschritte in einen automatisierten Prozess reduziert die Ausrüstung die manuelle Handhabung, verbessert die Verarbeitungsgeschwindigkeit und sorgt für eine stabile Produktion. Es eignet sich für Hersteller, die eine zuverlässige Massenproduktion von EKG-Elektroden benötigen.

5. Kann die Maschine verschiedene Elektrodendesigns und -spezifikationen unterstützen?

Ja. Die Ausrüstung kann je nach Elektrodengröße, -form und Produktionsanforderungen konfiguriert werden. Für unterschiedliche Kundenanwendungen können kundenspezifische Formen und Produktionsparameter bereitgestellt werden.

6. Wie gewährleistet die Maschine Beschichtungsgenauigkeit und Produktkonsistenz?

Die Ausrüstung verwendet ein kontrolliertes Beschichtungssystem, um einen gleichmäßigen Materialauftrag aufrechtzuerhalten. Eine stabile Zuführung und präzise Verarbeitung tragen dazu bei, eine gleichbleibende Elektrodenleistung sicherzustellen und Qualitätsschwankungen während der Produktion zu reduzieren.

7. Ist die Ausrüstung einfach zu bedienen und zu warten?

Ja. Die Maschine ist für eine komfortable Bedienung und Wartung ausgelegt. Seine optimierte Struktur trägt dazu bei, die Reinigungszeit zu verkürzen, Ausfallzeiten zu minimieren und eine langfristig stabile Produktion zu unterstützen.

8. Bietet Junssen technischen Support und maßgeschneiderte Lösungen?

Ja. Junssen bietet professionellen technischen Support, Geräteanpassungen, Installationsanleitungen und Kundendienst basierend auf den Produktionsanforderungen der Kunden, um einen reibungslosen Betrieb und eine effiziente Fertigung zu gewährleisten.
