Automatisierungstrends bei der Herstellung von EKG-Elektroden: Von der Hydrogelbeschichtung bis zum Präzisionsstanzen

Da die Nachfrage nach zuverlässigen Einweg-Überwachungsprodukten die Herstellung medizinischer Verbrauchsmaterialien weiterhin prägt, schauen sich Hersteller von EKG-Elektroden genauer an, wie einzelne Produktionsschritte zusammenarbeiten. Hersteller benötigen zunehmend einen Prozess, der empfindliche Materialien konsistent handhabt, vermeidbaren Abfall begrenzt und klare Kontrollpunkte von der eingehenden Rolle bis zur fertigen Elektrode bietet.

Für viele Fabriken liegt die wichtigste Chance darin, Hydrogelbeschichtung, Laminierung, Komponentenplatzierung und Präzisionsstanzen in einem koordinierten Arbeitsablauf zu verbinden. Wenn diese Phasen als ein Prozess und nicht als separate Inseln geplant werden, können Produktionsteams die Materialbewegungen besser verwalten, wiederholte Handhabungen reduzieren und die Quelle von Qualitätsschwankungen schneller identifizieren.

Warum Prozessintegration an Aufmerksamkeit gewinnt

Eine Einweg-EKG-Elektrode mag im fertigen Zustand einfach aussehen, ihr Aufbau kann jedoch aus mehreren Funktionsschichten bestehen. Je nach Design können dies ein Trägermaterial, ein leitfähiges Hydrogel, Klebeelemente, ein Schnapp- oder Laschenstecker, eine Trennfolie und manchmal ein Anschlusskabel sein. Jede Schicht hat ihre eigenen Handhabungseigenschaften. Eine Unstimmigkeit bei Spannung, Ausrichtung, Beschichtung oder Verklebung in einer Phase kann Auswirkungen auf den nächsten Arbeitsgang haben.

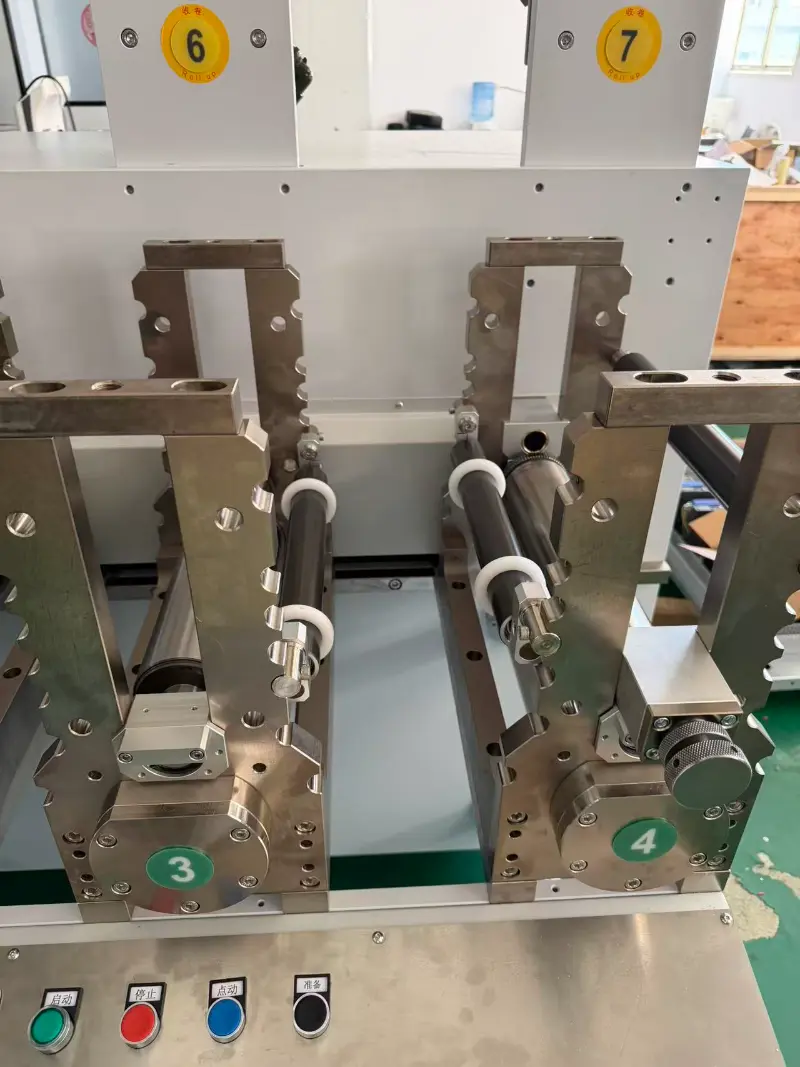

Dies ist einer der Gründe, warum Hersteller den gesamten Produktionsablauf überprüfen, bevor sie in neue Ausrüstung investieren. EinEKG-Elektroden-Produktionsmaschine sollte nicht nur anhand seiner Nennleistung beurteilt werden, sondern auch danach, wie es Materialien zuführt, die Registrierung aufrechterhält, den Ausschuss verwaltet und es den Bedienern ermöglicht, die Prozessbedingungen zu überwachen.

Hydrogel-Beschichtung: Die Kontrolle beginnt bereits vor dem Schneiden

Für Linien, die leitfähiges Hydrogel intern auftragen, ist die Beschichtung ein entscheidender Schritt. Die Beschichtungsleistung kann durch die Formulierung, die Viskosität, den Untergrundzustand, die Liniengeschwindigkeit, die Temperatur und die Aushärtungsmethode beeinflusst werden. Wenn die Beschichtung ungleichmäßig ist oder das Material vor der Weiterverarbeitung nicht den erforderlichen Zustand erreicht hat, können in späteren Schritten Probleme wie inkonsistente Kanten, Übertragung auf Liner oder Abweichungen zwischen fertigen Teilen auftreten.

Die Automatisierung kann helfen, indem sie die Bahngeschwindigkeit mit der Beschichtungseinheit und dem Härtungsabschnitt koordiniert und gleichzeitig die Aufzeichnung und Wiederholung wichtiger Einstellungen erleichtert. Automatisierung ist jedoch kein Ersatz für die Prozessentwicklung. Hersteller müssen noch geeignete Materialspezifikationen festlegen, die Aushärtungsbedingungen überprüfen und die fertige Elektrode anhand ihrer beabsichtigten Leistungsanforderungen testen.

Einige Hersteller verwenden vorgelierte Rollen, anstatt das Hydrogel auf der Linie aufzutragen. Die richtige Wahl hängt von der erwarteten Nachfrage, dem verfügbaren technischen Fachwissen, der Rohstoffversorgung, dem Produktdesign und den Betriebskosten jeder Route ab. Ein fundierter Investitionsvergleich sollte den gesamten Prozess berücksichtigen und nicht nur den Anschaffungspreis einer Lackieranlage.

Laminierung und Registrierung verbinden den Arbeitsablauf

Nach dem Beschichten oder bei der Verarbeitung vorgelierter Materialien müssen die Schichten in der richtigen Position zusammengeführt werden. In einem manuellen oder lose verbundenen Prozess müssen Bediener möglicherweise Rollen zwischen Stationen übertragen, Materialien neu ausrichten oder Referenzmarken wiederholt überprüfen. Diese zusätzlichen Details können zu Abwechslung führen und die Linie verlangsamen, insbesondere wenn ein Produkt mehrere Schichten oder eine kleine aktive Fläche hat.

Integrierte Materialführung und kontrollierte Spannung können dabei helfen, die Bahn beim Durchlaufen der Laminier- und Komponentenplatzierungsstationen stabil zu halten. Sensoren, Passmarken und einstellbare Führungen unterstützen möglicherweise eine gleichmäßigere Positionierung, ihre Wirksamkeit hängt jedoch vom Material und der Produktgeometrie ab. Dünne Vliesstoffe, Filme, leitfähige Stoffe und gelbeschichtete Bahnen reagieren nicht immer in gleicher Weise auf Spannungs- oder Geschwindigkeitsänderungen.

Aus diesem Grund sollten Hersteller die Automatisierung anhand repräsentativer Produktionsmaterialien validieren, nicht nur anhand von Leerläufen oder Demonstrationsrollen. Solche Versuche helfen Ingenieuren auch dabei, realistische Grenzwerte für Geschwindigkeit, Ausrichtungstoleranz und akzeptable Ausfallzeiten festzulegen.

Beim Präzisionsstanzen geht es um Wiederholbarkeit, nicht nur um Geschwindigkeit

Das Stanzen gibt der Elektrode ihre endgültige Kontur und hilft dabei, die Ausrichtung der Materialschichten um den aktiven Bereich herum festzulegen. Sowohl bei Rotations- als auch bei anderen Schneidanordnungen beeinflussen Werkzeugdesign, Materialstärke, Linereigenschaften, Registrierungsgenauigkeit und Abfallentfernung das Ergebnis.

Bei schlecht kontrolliertem Schneiden kann es zu unvollständigen Schnitten, beschädigten Linern, unregelmäßigen Kanten oder Abfall kommen, der sich nicht sauber ablösen lässt. Diese Probleme können im weiteren Verlauf zu Unterbrechungen führen und den Materialverbrauch erhöhen. Eine gut konfigurierte Produktionsmaschine für EKG-Elektroden muss daher unter Berücksichtigung der tatsächlichen Produktstruktur und des Schnittlayouts bewertet werden. Die Anzahl der Kavitäten, der Abstand zwischen den Teilen, die Bahnbreite und die Richtung, in der der Abfall entfernt wird, können sich alle auf die nutzbare Leistung auswirken.

Die beste Einstellung ist nicht immer die höchste mechanische Geschwindigkeit. Eine Linie, die etwas langsamer läuft, aber eine zuverlässige Registrierung und saubere Abfallentfernung bietet, kann akzeptablere Produkte pro Schicht liefern als eine schnellere Linie, die häufige Stopps und Anpassungen erfordert. Hersteller sollten neben der Gesamtgeschwindigkeit auch die Produktion guter Teile, die Umrüstzeit, die Ausschussrate und ungeplante Ausfälle vergleichen.

Qualitätskontrollpunkte sollten den Produktrisiken folgen

Automatisierung kann Prozessbedingungen reproduzierbarer machen, stellt jedoch nicht sicher, dass eine fertige Elektrode an sich sicher oder wirksam ist. Die Qualitätsplanung muss den beabsichtigten Verwendungszweck, die Materialien, das elektrische Design, die Hautkontaktbedingungen und die angegebene Haltbarkeitsdauer des Produkts widerspiegeln. Je nach Produkt müssen Hersteller möglicherweise Eigenschaften wie elektrische Leistung, Haftung, Materialkompatibilität, Dimensionskonsistenz und Stabilität im Laufe der Zeit bewerten.

Inline-Prüfungen können helfen, sichtbare Mängel, fehlende Komponenten, Positionsfehler oder Abweichungen von definierten Prozessgrenzen zu erkennen, bevor eine große Materialmenge verarbeitet wird. Probenentnahme und Endproduktprüfung bleiben wichtig, da nicht jedes Leistungsmerkmal durch eine Kamera oder einen Sensor in der Produktionslinie bestätigt werden kann. Qualitätsaufzeichnungen sollten auch Materialchargen, Maschineneinstellungen, Inspektionsergebnisse und Korrekturmaßnahmen verknüpfen, damit ein Problem untersucht und nicht nur erkannt werden kann.

Eine leistungsfähige Elektrodenproduktionsmaschine sollte kritische Einstellungen für geschulte Bediener zugänglich machen und einen dokumentierten Ansatz für Umstellungen und Fehlerbehandlung unterstützen. Die Ausrüstung selbst ist nur ein Teil des Qualitätssystems; Produktspezifikationen, validierte Verfahren, Lieferantenkontrollen, Bedienerschulungen und Endtests bleiben unerlässlich.

Planen eines Automatisierungsprojekts rund um das reale Produkt

Vor der Auswahl einer Linie sollten Hersteller die zu produzierenden Elektrodendesigns, die erwartete Leistung, die Rollenbreiten, den Schichtaufbau, den Steckertyp und die akzeptable Umrüstzeit festlegen. Beispielsweise können die Anforderungen an die Platzierung von Steckverbindern, die Befestigung von Anschlusskabeln, die Inspektion und die Verpackung zwischen den Produktfamilien erheblich variieren.

Eine praktische Maschinenbewertung sollte repräsentative Muster, Materialspezifikationen, einen vorgeschlagenen Prozessablauf und klare Akzeptanzkriterien für die Testproduktion umfassen. Käufer sollten sich erkundigen, wie Rezepteinstellungen gespeichert werden, wie eine neue Größe eingeführt wird, welche Verschleißteile regelmäßig ausgetauscht werden müssen und welche Unterstützung für Installation und Bedienerschulung verfügbar ist.

Für Hersteller, die eine Produktionslinie erweitern oder modernisieren möchten, ist einEKG-Elektroden-Produktionsmaschine sollte um das erforderliche Produkt herum konfiguriert und mit seinen tatsächlichen Materialien überprüft werden.

Blick nach vorn

Es ist unwahrscheinlich, dass die nächste Stufe der Herstellung von EKG-Elektroden allein durch Automatisierung definiert wird. Der Wert ergibt sich daraus, wie gut Beschichtung, Materialhandhabung, Laminierung, Zuschnitt, Inspektion und Produktionsaufzeichnungen zusammenarbeiten. Anlagen, die realistische Prozessvalidierung mit gut integrierter Ausrüstung kombinieren, können fundiertere Entscheidungen über Produktion, Materialeinsatz und Qualitätsverbesserung treffen.

Da die Produktionsanforderungen immer vielfältiger werden, besteht die nützlichste Automatisierungsstrategie darin, mit dem Produkt zu beginnen, den Prozess abzubilden, Variationsquellen zu identifizieren und dann die Ausrüstung auszuwählen, die diesen Anforderungen gerecht wird. Mit diesem Ansatz können Hersteller eine größere Konsistenz anstreben, ohne davon auszugehen, dass eine höhere Geschwindigkeit automatisch eine bessere Produktionsleistung bedeutet.
